Az oldalon az általunk előállított
térbeli (3D) modellek típusait mutatjuk be.

Ezek közös jellemzője, hogy a geometriai és képi információ tartalmukat egyaránt terepi mérésekkel, illetve fényképfelvételek készítésével határoztuk meg (geodéziai és fotogrammetriai módszerekkel).


Az így készült 3D modellek - pl. az építész tervek alapján előállított 3D modellekkel szemben - egy meglévő objektum valós információit tartalmazzák (nagy pontossággal).


Ez alapján jól felhasználhatóak az építészet és műemlékvédelem területén, a tervezési és dokumentálási munkák során.



Kapcsolódó épületfelmérési szolgáltatásaink:






További templom felmérés referenciák.






3D MODELLEZÉS ÁRAK









3D modell árajánlat



  • 3D modell



  Helyszíni felmérés, vagy meglévő tervrajz alapján elkészítjük a kívánt objektum (épület, műtárgy, régészeti lelet, gépészeti berendezés) három dimenziós modelljét.



















A 3D modellek típusait a sopronbánfalvi Mária Magdolna templom példáján keresztül mutatjuk be.
Természetesen az oldalon ismertetett 3D modellek nemcsak épületekre vonatkozhatnak, hiszen az általunk alkalmazott fotogrammetriai és geodéziai módszerrel bármilyen objektum modellezhető (egy régészeti lelet éppúgy mint egy olajfinomító).






 Mária Megdolna templom - Sopronbánfalva



A 12. századi templom kora gótikus építészetünk egyik legszebb emléke.
Hajója román stílusú, míg a három sarkán támpilléres szentély és a nyugati torony már gótikus stílusban épült a 14. században.
A templomban található hazánk egyik legősíbb falfestménye, mely feltehetően a 12. századból származik.








A templomot valamennyi irányból lefényképeztük, majd geodéziai mérőállomással meghatároztuk kb. 5-10 db jellemző pont koordinátáit.

Ezt követően történt a fényképfelvételek fotogrammetriai kiértékelése, melynek eredménye a következő képernyőfotókon látható 3 dimenziós drótvázas modell.

 Ebben az esetben a 3D modell topológiájának felépítésében csak a kiértékelt pontokat összekötő élek (térbeli vektorok) vesznek részt.



3D drótvázas modell 3D drótvázas modell (részlet)



fotogrammetriai kiértékelés vagy az utófeldolgozás során meghatározhatjuk az egyes élek határolta felületeket is, így létrejön egy 3D felületmodell.



3D_feluletmodell_1.gif templom_3Dmodell_1_1.JPG







3D felületmodell (illesztő- és kontrollpontokkal)  3D felületmodell  3D felületmodell - részlet





A drótvázas modellel szemben ez a 3D modell már renderelhető, illetve a felületek metszésével könnyen meghatározhatjuk (tetszőleges síkokban) az objektumhoz tartozó keresztmetszeteket és hosszmetszeteket.







3D Felületmodell metszősíkokkal.   Torony hossz- és keresztmetszetete.   A 3D modellt ortogonális nézetéből szintén meghatározható a templom alaprajza.





A fényképfelvételek textúráját a fotogrammetriai kiértékelés során rátranszformálhatjuk a 3D modell felületére, így létrejön az ún. 3D fotórealisztikus modell.
Ez (az előbbi 3D modellekhez hasonlóan) nagy pontosságú mérésekre, illetve utófeldolgozásra alkalmas, ugyanakkor a fényképek információgazdagsága  is megőrizhető (hiszen ez a 3D modell képi (fotó) és geometriai információkat is tartalmaz).



3D_fotorealisztikus_modell_1.jpg kapolna_3D_modell_reszlet_1.jpg

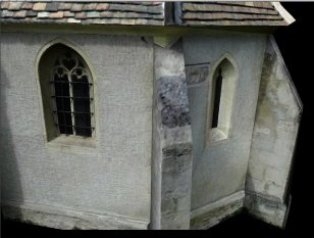

     3D fotórealisztikus modell (képernyőfotó)      3D fotórealisztikus modell - részlet




Kiegészítés:



A lézerszkennereknek köszönhetően megjelent a 3D modelleknek egy további fajtája, melyben az adott objektumot egy sok millió elemből álló ponthalmaz az ún. "pontfelhő" határoz meg. Az egyes pontok akár színesek is lehetnek, így (korlátozott mértékben) képi információkat is tartalmazhat a modell.



laser_scanner
Lézerszkennelt pontfelhő az MTA főhomlokzatáról
